Algorithm - Tree

Tree
계층적인 구조를 나타내는 자료구조

트리의 용어

노드(node) : 트리의 구성요소
루트(root) : 부모가 없는 노드
서브트리(subtree) : 하나의 노드와 그 노드들의 자손들로 이루어진 트리
단말노드(terminal node) : 자식이 없는 노드
비단말노드 : 적어도 하나의 자식을 가지는 노드

자식, 부모, 형제, 조상, 자손 노드 : 인간과 동일
레벨(level) : 트리의 각층 번호 최상위 경우 level 1 그 자식은 level 2, level 2의 자식은 level 3
높이(height) : 트리의 최대 레벨(3)
차수(degree) : 노드가 가지고 있는 자식 노드의 개수



트리의 값 저장 방식

1.  데이터와 연결 상태를 저장할 클래스 공간(=노드) 생성

 public static class Node {
                Object data; //저장할 값
                Node left; //왼쪽 노드
                Node right; //오른쪽 노드
}

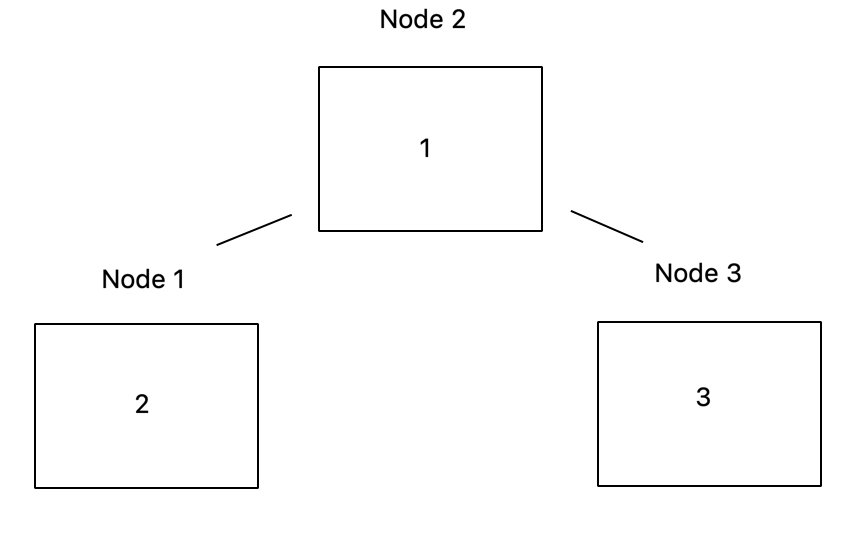

2. 각각의 노드들에 값 저장

3. 노드 간 연결 상태 정의



이를 코드로 나타내면

    //2번 과정
    Node node1 = tree.addNode(5);
    Node node2 = tree.addNode(3);
    Node node3 = tree.addNode(2);

    //3번 과정
    node2.addLeft(node1);
    node2.addRight(node3);



이진트리

• 이진트리는 자식 노드가 최대 2개인 트리를 의미한다.
• 노드의 개수가 n개이면 간선의 개수는 n-1
• 높이가 h인 이진트리의 경우, 최소 h개의 노드를 가지며 최대 2^h-1개의 노드를 가진다.
• n개의 노드를 가지는 이진트리의 높이는 최대 n이거나 최소 [log2(n+1)]



트리의 순회 방법

트리의 순회 방법으로는 전위(pre-order), 중위(in-order), 후위(post-order) 3가지가 있다.

• 전위 순회 : 루트 노드를 먼저 순회한 후, 왼쪽 하위 -> 오른쪽 하위 순으로 순회
• 중위 순회 : 왼쪽 가장 하위 노드를 먼저 순회한 후, 바로 상위 노드 -> 오른쪽 하위 순으로 순회
• 후위 순회 : 왼쪽 가장 하위 노드를 먼저 순회한 후, 오른쪽 하위 노드 -> 바로 상위 노드 순으로 순회

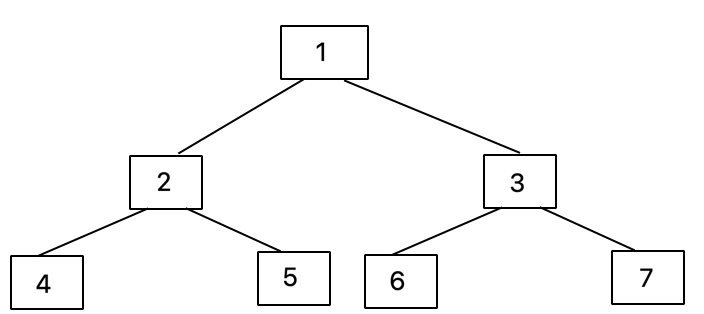

전위 순회 : 1-2-4-5-3-6-7

중위 순회 : 4-2-5-1-6-3-7

후위 순회 : 4-5-2-6-7-3-1





트리의 구현

package Algorithm;
    public  class Tree{
        static int count;
            public Tree() {
                count = 0;
            }

            public static class Node {
                Object data; //노드에 저장할 값
                Node left; //왼쪽 노드
                Node right; //오른쪽 노드

                public Node(Object data) {
                    this.data = data; //Node 생성시 매개변수로 넣은 data를 저장
                    left = null;
                    right = null;
                    //어떤 노드에도 연결되어 있지 않은 상태
                }

                public void addLeft(Node node) { //노드의 왼쪽에 다른 노드를 연결
                    left = node;
                    count++; //연결된 노드 수 1 증가
                }

                public void addRight(Node node) { //노드의 오른쪽에 다른 노드를 연결
                    right = node;
                    count++; //연결된 노드 수 1 증가
                }

                public void deleteLeft() { //왼쪽 노드를 삭제
                    left = null; //Node.left가 null을 가리키게 하여 기존 LeftNode는 사라짐
                    count--; //연결된 노드 수 1 감소
                }

                public void deleteRight() { //오른쪽 노드를 삭제
                    right = null; //Node.right가 null을 가리키게 하여 기존 RightNode는 사라짐
                    count--;  //연결된 노드 수 1 감소
                }
            }

            public Node addNode(Object data) {  //새로운 노드 생성
                Node n = new Node(data); //data 값을 가지고 있는 노드를 생성
                return n; //Node n 반환
            }

            public void preOrder(Node node) { //전위 순회
                if(node == null) { //만약 노드가 null 값을 가질 경우 종료
                    return;
                }
                //전위 순회는 루트노드를 먼저 방문 -> 완쪽 노드 방문 -> 오른쪽 노드 방문
                System.out.print(node.data + " ");
                preOrder(node.left);
                preOrder(node.right);
            }

            public void inOrder(Node node) { //중위 순회
                if(node == null) { //만약 노드가 null 값을 가질 경우 종료
                    return;
                }
                //중위 순회는 왼쪽 노드를 먼저 방문 -> 중앙 노드 방문 -> 상위 노드 방문
                inOrder(node.left);
                System.out.print(node.data + " ");
                inOrder(node.right);
            }

            public void postOrder(Node node) { //후위 순회
                if(node == null) { //만약 노드가 null 값을 가질 경우 종료
                    return;
                }
                //후위순회는 왼쪽 노드를 먼저 방문 -> 오른쪽 노드 방문 -> 상위 노드 방문
                postOrder(node.left);
                postOrder(node.right);
                System.out.print(node.data + " ");
            }


        public static void main(String[] args) {
           // 트리 생성
		Tree tree = new Tree();

		// 노드 생성
		Node node1 = tree.addNode(1);
		Node node2 = tree.addNode(2);
		Node node3 = tree.addNode(3);
		Node node4 = tree.addNode(4);
		Node node5 = tree.addNode(5);
		Node node6 = tree.addNode(6);
		Node node7 = tree.addNode(7);

		// 트리 연결관계 생성
		/*  트리 모양
		 *        1
		 *     2     3
		 *   4  5  6   7
		 */
		node1.addLeft(node2);
		node1.addRight(node3);
		node2.addLeft(node4);
		node2.addRight(node5);
		node3.addLeft(node6);
		node3.addRight(node7);

		// 순회
		tree.preOrder(node1);
		System.out.println();
		tree.inOrder(node1);
		System.out.println();
		tree.postOrder(node1);
		System.out.println();

		// 삭제
		node2.deleteLeft();
		node3.deleteRight();
		/* 삭제 이후 트리 모양
		 *        1
		 *     2     3
		 *      5  6
		 */

		// 순회
		System.out.println();
		tree.preOrder(node1);
		System.out.println();
		tree.inOrder(node1);
		System.out.println();
		tree.postOrder(node1);
		System.out.println();
        System.out.println("노드 갯수"+ count);
        }

    }

출력 결과

1 2 4 5 3 6 7
4 2 5 1 6 3 7
4 5 2 6 7 3 1

1 2 5 3 6
2 5 1 6 3
5 2 6 3 1
